中高温压力传感器 |
|
CYG161、CYG163 |
|
| 普通的压阻式压力传感器电桥中的四电阻是用集成电路工艺制造的，电阻间以PN结自隔离。由于 |
| 此结构受耐温限制，在使用温度达到�100～�120℃时，性能已大大劣化，不适应更高温度下的工 |
| 况和许多特殊应用环境。利用陶瓷厚膜敏感元件和多晶硅敏感元件或蓝宝石制造的CYG161、CYG163 |
型传感器，就是针对较高温度范围开发出来的。它适应介质温区宽，因此拓宽了传感器的应用领域 |
| 。 |
| |
| 一.主要技术指标 |
| |
型 号 |
CYG161 |
CYG163 |
量 程 |
0—4KPa…100Mpa全程可选 |
零位输出 |
≤±5mV |
满量程输出 |
30mV±50� |
80mV±50� |
过载能力 |
150� |
供电电源 |
恒压源供电3—12V，通常为10V |
恒流源供电0.5—5mA或恒压源供电�15V |
补偿温区 |
�10℃—�90℃ |
�20℃—�150℃ |
工作温区 |
�40℃—�125℃ |
�55℃—�200℃ |
适用介质 |
航空航天、能源运输、石油堪采、化工、热工自动化等特殊应用环境和高温工况 |
|
| |
二.分档性能参数 |
| |
指标
档级 |
零点时漂
mv8小时 |
零点温度系数
×10�4 / ℃・FS |
灵敏度温度系数
×10�4 / ℃・FS |
非线性
±�FS |
不重复性，迟滞
�FS |
A |
0.2 |
5 |
5 |
0.5 |
0.3 |
B |
0.1 |
3 |
3 |
0.3 |
0.2 |
C |
0.1 |
2 |
2 |
0.2 |
0.15 |
D |
高精度要求特定 |
|
| |
| 三.标准外形、压力接口及壳体材料 |
| |

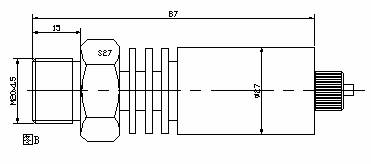

| 以下为带散热结构的高温传感器标准外型图。其压力接口可以选择M12×1和M20×1.5选择，亦 |
| 可特定外型及接口，壳体材料为1Cr18Ni9Ti。 |
| |
|
|
| |
|
