通用型隔
离膜式差压传感器 |
|
CYG204、CYG206 |
|
| CYG204是采用不锈钢波纹隔离膜片为敏感组件制作的通用型差压传感器，可双端测液体或气体 |
| 。它的优点在于敏感元件浸于隔离传递用的高纯度硅油中，因而在常温压下长期稳定性好，适宜在湿 |
| 度、盐度较大的环境下工作。另一点是即使敏感元件因某种意外原因而损坏，金属膜片也可以防止被 |
测介质的泄漏。CYG206是CYG204的一种低成本替代品，它的结构设计较为独特，在保存CYG204优点 |
| 的同时，大大降低成本，具有性价比高的优势。 |
| |
| 一.主要技术指标 |
| |
型 号 |
CYG204 |
CYG206 |
量 程 |
0±10，16，25，40…±2000KPa |
零位输出 |
≤±5mV |
满量程输出 |
100mV±50�或160mV±80�（视所选组件而异） |
承受静压 |
视量程而定 |
过载能力 |
150� |
供电电源 |
恒流源供电1—2 mV或恒压源供电±15VDC |
电桥阻抗 |
3—6 K |
补偿温区 |
�10℃—�60℃ |
使用温区 |
�40℃—�80℃ |
适用介质 |
非腐蚀性介质均可 |
|
| |
二.分档性能参数 |
| |
指标
档级 |
零点时漂
mv8小时 |
零点温度系数
×10�4 / ℃・FS |
灵敏度温度系数
×10�4 / ℃・FS |
非线性
±�FS |
不重复性，迟滞
�FS |
A |
0.2 |
5 |
5 |
0.3 |
0.2 |
B |
0.1 |
3 |
3 |
0.2 |
0.15 |
C |
0.1 |
1.5 |
1.5 |
0.15 |
0.1 |
D |
高精度要求特定 |
|
| |
| 三.标准外形、压力接口及壳体材料 |
| |

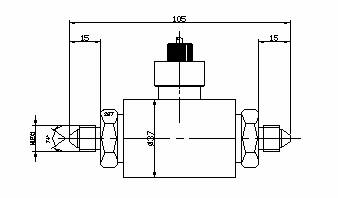

| 下图为CYG204、CYG206的标准外型，压力接口可以在M12×1和M20×1.5选择，亦可特定外 型及 |
| 接口，材料为1Cr18Ni9Ti。 |
| |
|
| |
|
